拉絲工藝是一種金屬加工工藝，在金屬壓力加工過程中通過外力作用使金屬強(qiáng)行通過模具，金屬橫截面積被壓縮，并獲得所要求的橫截面積形狀和尺寸的技術(shù)加工方法稱為金屬拉絲工藝。拉絲鋁單板具有防銹，抗氧化，抗刮損，抗化學(xué)試劑及抗煙熏等特性。外觀上以其原金屬形態(tài)的質(zhì)感，光澤與特性，加以霧面、鏡面、立體的、浮雕的和特殊的金屬縷空面等各種不同表面處理。

拉絲的作用：拉絲所得到的效果會有極細(xì)微的凸凹效果。

拉絲是一種修復(fù)工藝，因為金屬表面局部有劃痕，就整面用拉絲機(jī)作出一致的劃痕（減小壁厚）-------淹蓋劃痕，最好不用（經(jīng)加工后有加工硬化，會改變性能）。但是劃痕又不好避免，所以又常用。

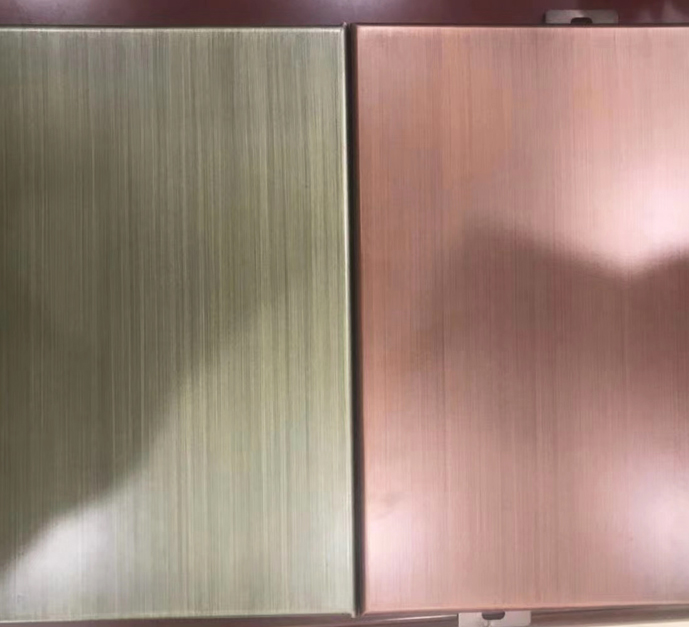

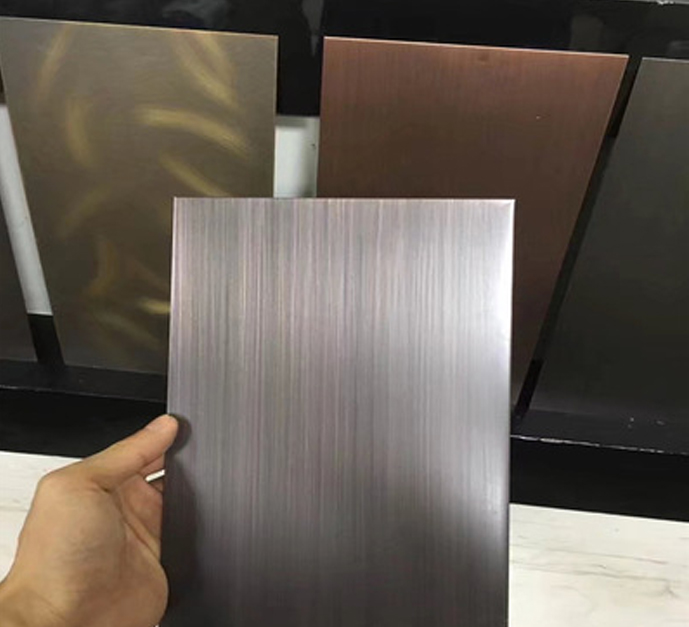

鋁單板拉絲不單有刷除鋁板表面劃痕，也有美化裝飾鋁板外觀表面的作用。(另外還有一種“燙金”工藝（電化鋁轉(zhuǎn)移），可以在塑料件的表面也做出類似這樣的效果來。)  拉絲可根據(jù)裝飾需要，制成直紋、亂紋、螺紋、波紋和旋紋等幾種。  直紋拉絲是指在鋁板表面用機(jī)械磨擦的方法加工出直線紋路。它具有刷除鋁板表面劃痕和裝 飾鋁板表面的雙重作用。直紋拉絲有連續(xù)絲紋和斷續(xù)絲紋兩種。連續(xù)絲紋可用百潔布或不銹鋼刷通過對鋁單板表面進(jìn)行連續(xù)水平直線磨擦（如在有靠現(xiàn)裝置的條件下手工技磨或用刨床夾住鋼絲刷在鋁單板上磨刷）獲取。改變不銹鋼刷的鋼絲直徑，可獲得不同粗細(xì)的紋路。斷續(xù)絲紋一般在刷光機(jī)或擦紋機(jī)上加工制得。制取原理：采用兩組同向旋轉(zhuǎn)的差動輪，上組為快速旋轉(zhuǎn)的磨輥，下組為慢速轉(zhuǎn)動的膠輥，鋁或鋁合金板從兩組輥輪中經(jīng)過，被刷出細(xì)膩的斷續(xù)直紋。

亂紋拉絲是在高速運(yùn)轉(zhuǎn)的銅絲刷下，使鋁板前后左右移動磨擦所獲得的一種無規(guī)則、無明顯 紋路的亞光絲紋。這種加工，對鋁或鋁合金板的表面要求高。  波紋一般在刷光機(jī)或擦紋機(jī)上制取。利用上組磨輥的軸向運(yùn)動，在鋁或鋁合金板表面磨刷，得出波浪式紋路。旋紋也稱旋光，是采用圓柱狀毛氈或研石尼龍輪裝在鉆床上，用煤油調(diào)和拋光油膏，對鋁或 鋁合金板表面進(jìn)行旋轉(zhuǎn)拋磨所獲取的一種絲紋。它多用于圓形標(biāo)牌和小型裝飾性表盤的裝飾性加工。螺紋是用一臺在軸上裝有圓形毛氈的小電機(jī)，將其固定在桌面上，與桌子邊沿成60度左右 的角度，另外做一個裝有固定鋁板壓茶的拖板，在拖板上貼一條邊沿齊直的聚酯薄膜用來限制螺紋競度。利用毛氈的旋轉(zhuǎn)與拖板的直線移動，在鋁板表面旋擦出寬度一致的螺紋紋路。

1.  拉絲是否必須在平面上方可進(jìn)行？

拉絲在平面上比較容易加工，或者是曲率比較小的曲面也可以做，曲率較大時的加工質(zhì)量就 不好控制了。

2.  先電鍍后拉絲還是先拉絲后電鍍？

通常情況下，是先拉絲后電鍍，成本比較低，在極度強(qiáng)調(diào)外觀的場合，也有電鍍后拉絲的， 不過電鍍層要厚，拉絲深度也要控制合理，當(dāng)然成本要高出好多好多。

3.鋁單板上的拉絲是怎么做的呢 ？

鋁單板的表面拉絲，也是通過機(jī)械砂輪等來加工的。我們的拉絲鋁單板就是通過180#，240#砂皮來磨砂的。

4.拉絲與氧化有沒有關(guān)系？

拉絲與表面氧化的確是無關(guān)的，拉絲要在氧化之前做才行；另外氧化是肯定不能用自然氧化 的方法，自然氧化得到的表面應(yīng)該叫質(zhì)量缺陷，它的氧化膜與專門處理的氧化膜成份、外觀都是截然不同的。 另外還有一點(diǎn)，著色并非是氧化的后處理，是在氧化的同時進(jìn)行的，常用的有下面幾種氧化著色處理方法：

著色陽極氧化膜

鋁單板的陽極氧化膜，靠吸附染料而著色。

自發(fā)色陽極氧化膜,這種陽極氧化膜是某種特定鋁單板在某種合適的電解液（通常以有機(jī)酸為基）中在電解作用下，由合金本身自發(fā)地生成一種帶色的陽極氧化膜。

電解著色

陽極氧化膜的著色，通過氧化膜的空隙被金屬或金屬氧化物電沉積而著色。

鋁單板表面處理除拉絲外，還常用噴沙工藝，同樣可以起到掩蓋劃痕和美化外觀的作用。
